OBO电源防雷浪涌保护器VF230AC/DC
- ● VF系列浪涌保护器之保护电路中的压敏电阻，可在FKA的最大限制放电电流下，确保很低的保护水平。
- 咨询热线：0755-23736914
-
OBO VF 230-AC/DC防雷器是一款专为工业控制系统、信号电流回路、交直流供电单元以及计算机供电设计的过压保护组件。本产品属于D级/Class III精细保护级防雷器，适用于雷电保护区LPZ2~3，为末端敏感设备提供精细化的电涌防护。
核心优势：
· 采用Y型电路设计，对于相线、中线、地线的瞬态浪涌防护更安全
· 保护电路包含气体放电管和氧化锌压敏电阻器
· 最大放电电流7kA下确保很低的保护水平
· 内置热熔丝监控和断路器，过载时自动切断电路
· 带有绿色状态指示灯，持续监测工作状态

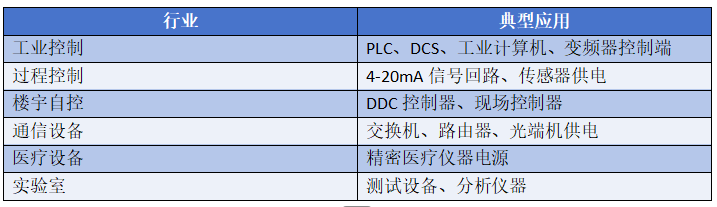

应用场景：
· 工业控制系统（PLC、DCS等）
· 信号电流回路（4-20mA、0-10V等）
· 交直流供电单元（AC/DC电源模块）
· 计算机供电系统（服务器、工作站）
· 各类需要精细保护的末端电子设备
雷电保护区：LPZ2 → 3区交界处
VF 230-AC/DC防雷器的保护电路采用复合设计：
· 气体放电管+氧化锌压敏电阻器组合保护
· Y型电路结构，对相线-中线-地线提供全面防护
· 在最大放电电流7kA下，确保很低的电压保护水平
过载保护：
· 由热熔丝持续监控
· 当防雷器内置器件发生老化或超载时，内置断路器立即切断电路
· 绿色状态指示灯熄灭，提示需要更换
· 如带有远程信号报警装置（FS），会启动浮动转换接点，实现远程监控
1. 安装方式
o 通过卡夹直接安装在35mm标准导轨上（符合DIN EN 50022）
o 可直接安装在配电箱或开关盒内
2. 接线方式
o 无螺钉接线端，容易安装
o 连接线截面积：0.14~2.5mm²
o 连接线剥线长度：6~7mm
3. 远程报警
o 通过提供的插入式接插件可连接远程信号指示装置（FS型）
4. 状态监测
o 绿色状态指示灯持续检测防雷器的工作状态
o 正常工作时：绿色指示灯亮
o 失效时：绿色指示灯熄灭

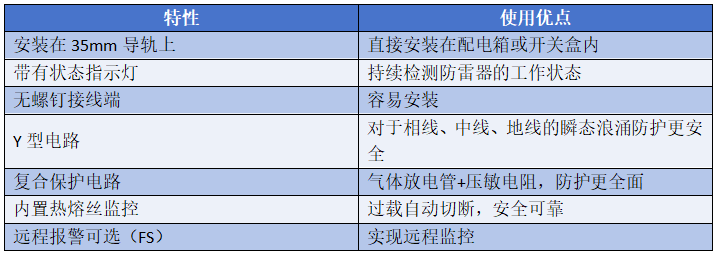

✅国际标准：符合DIN VDE0675/6、IEC61643-1等标准
✅D级精细保护：专为末端敏感设备设计
✅Y型电路：相线、中线、地线全面防护
✅复合保护：气体放电管+压敏电阻，响应快、残压低
✅状态指示：绿色指示灯持续监测工作状态
✅过载保护：内置热熔丝+断路器，失效自动切断
✅远程报警可选：FS型支持远程监控
✅无螺钉接线：安装简便快捷
✅紧凑设计：宽度仅17.8mm，节省导轨空间
✅五年质保：提供五年质量保证及终身技术支持
· I级电源防雷模块（B类，10/350μs）
· II级电源防雷模块（C类，V20系列）
· B+C级复合型防雷器（V25-B+C系列）
· NPE防雷模块
· 信号防雷器（各种信号回路保护）
