控制信号防雷器：工业自动化系统的隐形守护者
在现代工业自动化、智能制造及物联网应用中，控制信号防雷器已成为保障系统稳定运行的关键设备。随着工业现场设备集成度越来越高，信号线路长、分布广，极易遭受雷电感应过电压和电网操作过电压的侵袭，导致PLC、DCS、传感器等精密设备损坏或通信中断。本文将深入探讨控制信号防雷器的工作原理、选型要点及行业应用方案。
什么是控制信号防雷器？
控制信号防雷器（Control Signal Surge Protective Device）是一种专门用于保护工业控制系统中信号线路的防雷装置，主要应用于工业自动化（PLC/DCS）、智能建筑、石油化工、电力监控等领域。它通过抑制雷电电磁脉冲及静电放电对电子设备的冲击，可有效防御通信中断、设备故障及数据丢失等风险。
控制信号防雷器的核心作用是在纳秒级时间内将浪涌过电压钳位到安全水平，同时保证正常信号传输不受影响。与电源防雷器不同，信号防雷器需要特别考虑工作电压、传输速率、插入损耗等参数，以满足不同控制信号接口的匹配要求。
控制信号防雷器的工作原理
工业级的控制信号防雷器通常采用多级复合防护设计，由气体放电管（GDT）、压敏电阻（MOV）和瞬态抑制二极管（TVS）组成三级防护电路：
· 初级泄放（GDT）：当雷电浪涌侵入时，气体放电管首先击穿导通，将大部分浪涌能量泄放至大地
· 中级钳位（MOV）：剩余的中等能量由压敏电阻进行二次钳位，将电压限制在几十到几百伏
· 精细保护（TVS）：瞬态抑制二极管对低电平信号进行精密钳位，将残压控制在设备安全范围内

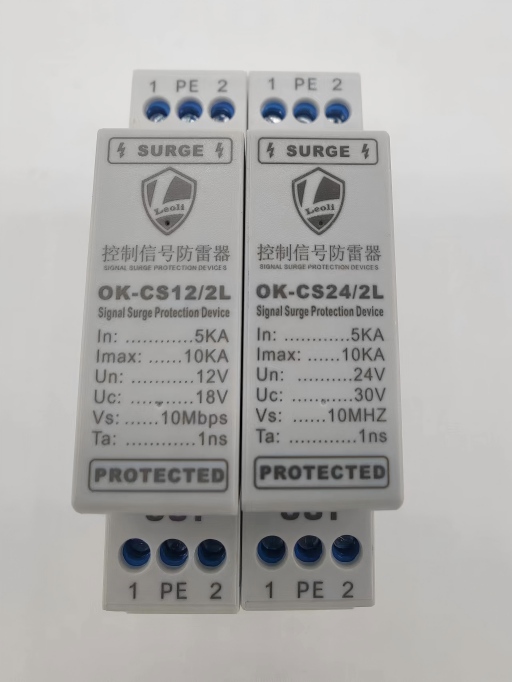

以雷欧力（oule）OK-CS24/2L 控制信号防雷器为例，该产品采用两级串联式联动保护设计，标称放电电流可达10kA（8/20μs），响应时间小于1纳秒，残压水平极低。这种快速响应特性对于保护RS485、4-20mA等工业现场总线至关重要。
控制信号防雷器的主要应用场景
工业自动化与过程控制
在PLC和DCS系统中，控制信号防雷器被广泛用于保护4-20mA模拟量信号、RS485通信接口及开关量输入输出线路。现场传感器信号进入PLC前安装信号SPD，可防止雷击感应导致系统误动作或停机。雷欧力OK-CS24/2L专为24V工业控制信号设计，适用于变频器、温度变送器、压力传感器等设备的前端防护。
石油化工与危险场所
对于石化行业的本质安全系统，需选用具有防爆认证的控制信号防雷器。雷欧力OK-FB24/2L防爆型管式信号防雷器采用全密封304不锈钢防爆外壳，安全级别达到Ex ia IIC T4及Ex d IIC T6标准，可直接安装在危险区域的现场变送器上。该产品适用于4-20mA测量电路及总线系统，防护等级高达IP67。
智能交通与安防监控
交通信号控制系统、电子警察及视频监控云台控制线路同样需要控制信号防雷器的保护。对于室外长距离布线的RS485控制总线，建议在两端均安装信号SPD，形成双端保护，有效防止感应雷击造成的设备损坏。
如何正确选型控制信号防雷器？

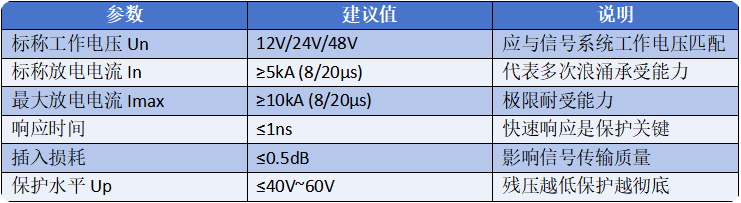

选择适合的控制信号防雷器需综合考虑以下关键技术参数：
以雷欧力OK-CS系列控制信号防雷器为例，该系列提供6V、12V、24V、48V等多种电压等级可选，2线或4线保护模式，采用铝合金或阻燃塑料外壳，支持35mm导轨安装，方便工业现场集中布置。
控制信号防雷器的安装要点
正确安装是发挥控制信号防雷器效能的关键：
1. 串联安装：信号防雷器必须串联在被保护设备前端，输入端（IN）接室外引入信号线，输出端（OUT）接被保护设备，不可接反
2. 接地要求：接地线应尽可能短直，截面积≥2.5mm²，接地电阻≤4Ω
3. 安装位置：尽量靠近被保护设备，室外设备应选用防水型
4. 线路敷设：输入输出线路应分开敷设，不可捆扎在一起，防止二次感应
5. 定期维护：每年雷雨季前检查SPD状态，失效指示灯变红时应立即更换
结语
在工业4.0和智能制造快速发展的今天，控制信号防雷器作为工业控制系统的隐形守护者，其重要性不言而喻。选择可靠的品牌和正确的型号，并严格按照规范安装，才能确保自动化系统长期稳定运行。雷欧力（leioli）作为专业防雷产品制造商，提供从常规控制信号防雷到防爆型信号防雷的全系列解决方案，可满足不同行业的多样化需求。
如需了解更多关于控制信号防雷器的技术细节或获取定制化方案，欢迎咨询深圳市雷欧力电子科技有限公司。
