OBO电源防雷浪涌保护器 V25-B+C

● OBO V25-B高能量防雷器内含一个特别的压敏电阻电路，该电路由具备性能良好的非线性特性的氧化锌压敏电阻组成

咨询热线：0755-23736914

产品详情

产品概述

V25-B+C防雷器是依据VDE0185、Part1和Part100的要求设计的一种雷电保护等电位连接器。本产品符合DIN VDE 0675, Part6（Draft 11.89）A1、A2等级为B+C级保护器的要求，是一款将B级（一级）和C级（二级）防雷功能联合集成的高性能防雷装置。

核心优势：

· B+C级联合保护，可同时承受直击雷部分雷电流和感应雷过电压

· 内置金属氧化物压敏电阻（非线性特性 α>30）

· 即使电涌电流达到30kA时，保护器电压仍低于1.5kV

· 可应用于电源架空引入建筑物的线路

· V25-B+C/3+NPE型号适用于TN-C-S、TN-S、TT和IT系统

功能和应用领域

应用场景：

· 建筑物电源进线端雷电保护等电位连接

· 电源线架空引入建筑物的供电系统

· 需要B+C级联合保护的空间较小场所（只在总配电柜内安装一套保护器）

· 各类TN-C-S、TN-S、TT和IT系统

功能特点：

· 在建筑物雷电保护安装工程中，保证电源线上的等电位连接

· 当电源线架空引入建筑物时，可承受架空线引入的部分直接雷击雷电流

· 根据DIN VDE 0100，Part 534/A1最新需求设计，允许对保护器简单、安全地安装

工作原理

V25-B+C防雷器采用特别的压敏电阻电路，装置内含良好非线性特性（α>30）的氧化锌压敏电阻：

· 正常工作时：呈现高阻抗状态，不影响系统运行

· 雷电入侵时：迅速导通，将电涌能量泄放入地

· 即使出现高能电流，设备也能得到最大程度的保护

· 电涌电流达到30kA时，保护器电压仍低于1.5kV

· 能够承受直击雷的部分雷电流

过载保护：

在过载情况下，保护器内置的热感断路器可以将保护器模块从主电路中脱离出来，保证供电系统正常工作，同时状态显示视窗由绿色变为红色，提示需要更换。

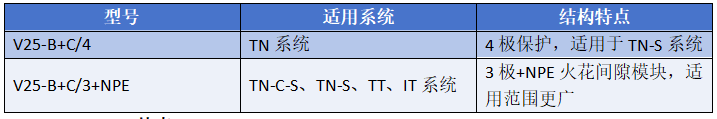

产品系列

V25-B+C/3+NPE特点：

· 可用于多种电网制式

· 带NPE火花间隙模块

· 结构更安全

结构组成

1. 热感断路器– 过载时自动断开，保护系统安全

2. 金属氧化物压敏电阻– 核心保护元件，非线性特性优异

3. NPE模块火花间隙（仅/3+NPE型号） – 适用于N-PE保护

安装指南

1. 安装方式

o 能够容易地安装于任何配电箱或者开关箱内的35mm导轨上

o 使用新型MB底座，提供180°正反安装，适合不同场合需要

2. 模块化设计

o 可插拔式部件，防雷器模块损坏后可以带电插拔更换

o 内部已连接的防雷器底座，不需再进行接地跳线，容易安装

3. 状态指示

o 热感断路器和视窗指示装置，对保护器的工作状态一目了然

o 正常状态：绿色视窗

o 故障状态：红色视窗（需更换模块）

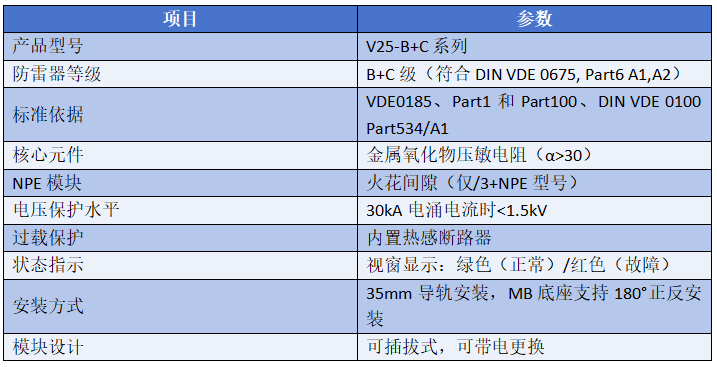

技术参数

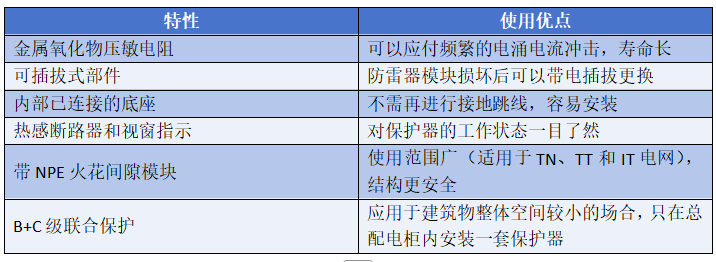

特性与使用优点

适用系统

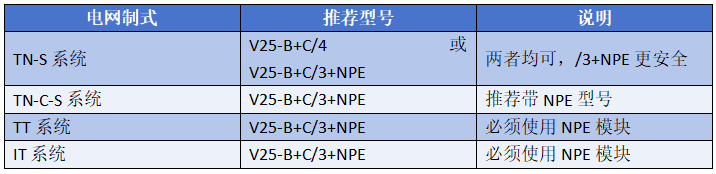

选型指南

为什么选择我们的V25-B+C防雷器？

✅国际标准：符合VDE0185、DIN VDE 0675、DIN VDE 0100等多项标准

✅B+C联合保护：一级+二级集成，节省空间

✅低保护水平：30kA电涌时<1.5kV，保护更彻底

✅压敏电阻技术：非线性特性优异，寿命长

✅可插拔设计：模块可带电更换，维护方便

✅状态视窗：绿/红指示，一目了然

✅NPE可选：/3+NPE型号适用于TT、IT等系统

✅安装灵活：MB底座支持180°正反安装

✅无需接地跳线：底座内部连接，安装更简便

✅五年质保：提供五年质量保证及终身技术支持
