OBO MCF100-3+NPE-FS进口电源浪涌保护器防雷器
- ● MCF100-3+NPE-FS OBO防雷器 进口OBO 电源防雷器 浪涌保护器 MCF100防雷器 一级25KA T1级25KA
- 咨询热线：0755-23736914
-

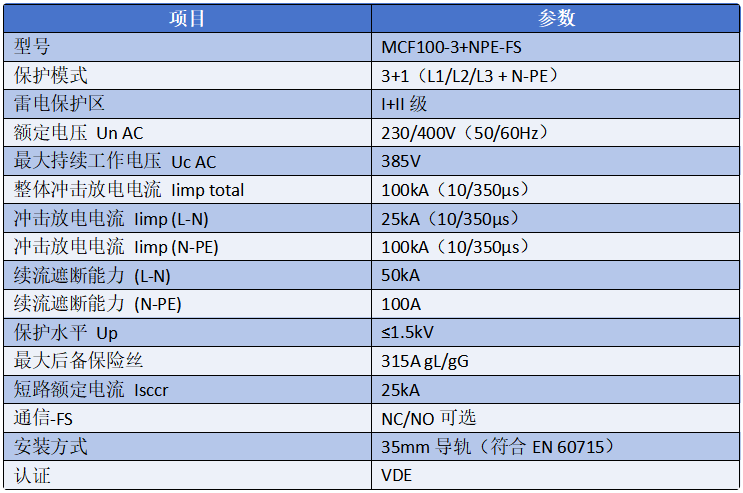

OBO MCF100-3+NPE-FS是依据VDE0100-443（IEC60364-4-44）和VDE0185-305（IEC62305）标准要求设计的I+II级组合型一体式防雷器，专用于TT和TNS系统的雷电防护。产品设计为3+1结构，带NPE火花间隙，整体通流量高达100kA（10/350μs），每线通流量25kA（10/350μs），能够承受直击雷电电流，且电压保护水平低至**≤1.5kV**，能更好地对设备进行保护。产品内部带有脱离器、工作状态指示窗和FS远程通信报警装置，方便随时监控无人值守基站防雷器工作状态。

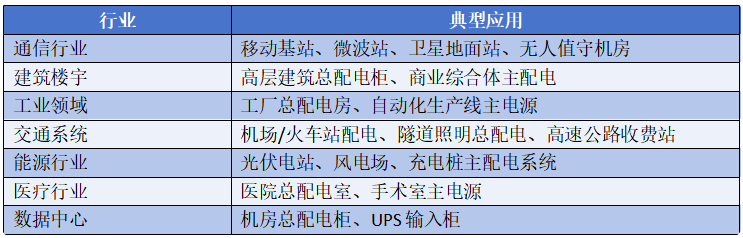

典型应用：
· 建筑物总配电箱进线端
· 无人值守基站（通信基站、气象站、微波站）

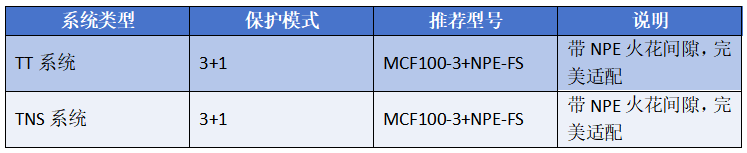

· TT、TNS系统的电源进线端
· 需要I+II级一体化防雷保护的场所
· 工业厂房、商业综合体、数据中心主配电柜

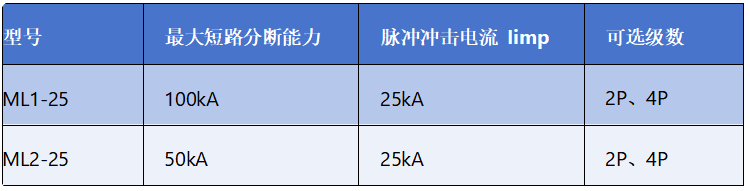

配套专用后备保护装置：
1. 安装位置
o 适用于LPZ0→1区或LPZ0→2区交界处，通常安装于总配电柜进线端。
o 特别适用于无人值守基站、微波站等需要远程监控的场所。
2. 安装方式
o 35mm标准导轨安装（符合EN 60715）。
o 一体式设计，无需额外组合，安装简便。
3. 接线要求
o 根据3+1电路结构正确连接L1/L2/L3/N/PE：
§ L1/L2/L3 接相线
§ N 接零线
§ PE 接地线
o 接线示意图详见产品彩页。
4. 后备保护
o 前端推荐配置315A gL/gG熔断器。
o 可选用专用后备保护装置ML1-25或ML2-25，实现完美协调保护。
5. 远程报警
o 内置FS通信报警装置，可选择NC/NO触点接入监控系统，实现无人值守远程监控。
6. 状态检查
o 正常：绿色窗口；失效：红色窗口。
o FS报警装置同步发出信号。
✅德国DEHN，全球防雷领先品牌，60余年专业经验
✅I+II级复合设计，一套保护器满足多级需求，节省空间
✅100kA Iimp（10/350μs），真正的一级防雷能力，应对直击雷
✅3+1电路+NPE火花间隙，完美适配TT/TNS系统，N-PE保护更安全
✅超低残压≤1.5kV，设备保护更彻底
✅FS远程报警，适合无人值守基站，实现远程监控
✅内置脱离器，失效自动脱离电网，安全可靠
✅VDE认证，国际权威品质保证
✅配套专用后备保护器（ML系列），完美协调
✅五年质保，终身技术支持
· DEHN VT1 M TNS 385 CN（I+II级复合型防雷器，4+0结构）
· DEHN DG M TT 385 CN（二级防雷器，40kA，3+1结构）
· DEHN DG MHI TT 80 385（80kA大通流版二级防雷器）
· DEHN SCB T2 40 4P CN（SPD专用后备保护器）
· DEHN ML1-25 / ML2-25（MCF100专用后备保护装置）
