产品概述

MC50-B VDE是一款插拔式多层火花间隙器件，采用创新的多层石墨电极堆叠技术，满足标准DIN EN 61643-11对Type 1类器件的要求，以及标准IEC 61643-11（02.98）对I级防雷器的要求。本产品设计用于雷电保护区LPZ0→1区（根据IEC 62305-4定义），为建筑物电源线路提供雷电保护的等电位连接。

核心优势：

· 密封结构设计，动作时无电弧外泻，可封闭安装在任何标准配电箱中

· 采用10片高能石墨电极圆盘叠合而成，共9层火花间隙

· 大容量电容控制8层间隙，确保精确设定的电压保护水平≤2kV

· 已成功通过雷击电流参数规定测试（根据IEC 62305-1）

· 特别适用于电源通过架空线引入建筑物的供电系统

功能和应用领域

应用场景：

· 建筑物电源进线端雷电保护

· LPZ0区到LPZ1区交界处（根据IEC 62305-4雷电保护区定义）

· 架空线引入建筑物的供电系统

· 工业和民用配电箱

功能特点：

· 提供电源线上的雷电保护等电位连接

· 当雷电击中架空线时，提供足够的保护

· 通过多家独立检测机构测试，获得多项国际认证

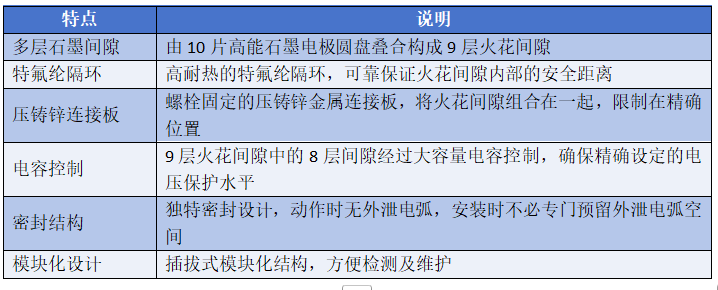

结构特点

安装指南

1. 安装方式

o 外壳尺寸满足17.5mm宽度模数要求，节省空间

o 通过卡接在35mm导轨上（根据DIN EN 50022），实现简便安装

o 采用隧道式连接方式，无需接地跳线，安装更方便、更安全

2. 接线端口

o L、N和PE接线端提供两个接线端口，便于进行凯文接线方式

3. 空间要求

o 由于密封结构设计，动作时壳体外不会有电弧产生

o 安装时不必专门预留外泄电弧的空间，可封闭安装在任何标准配电箱中

4. 与后级配合

o 与第二级防雷器配合时，可以用**≤5m的线缆作为退耦装置**

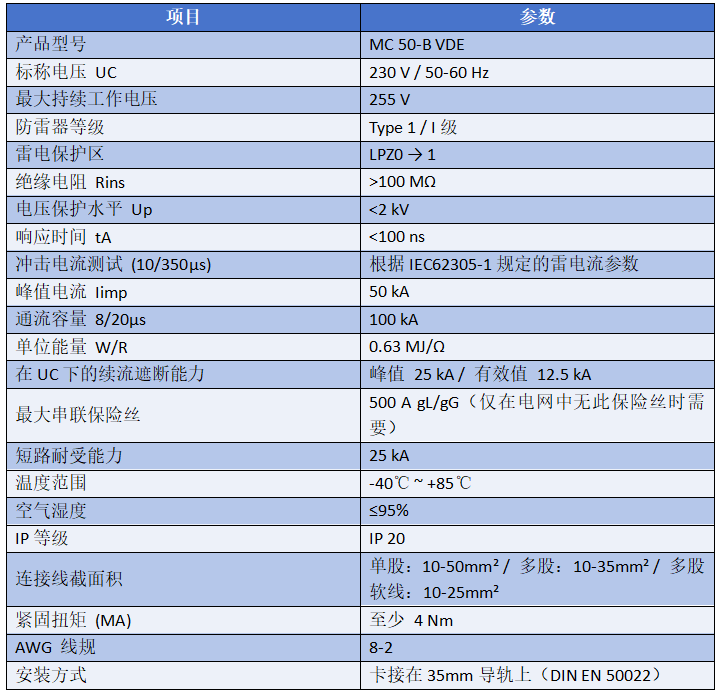

技术参数

配套后备保护装置

为MC50-B VDE配套的专用后备保护装置选型：

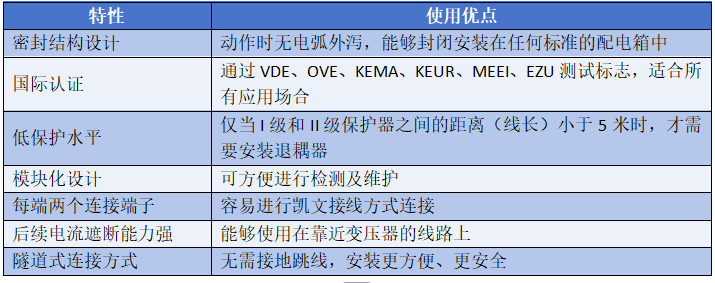

特性与使用优点

注意事项

1. 密封结构优势：由于保护器的火花间隙是封装结构，动作时壳体外不会有电弧产生，安装时不必专门预留外泄电弧空间。

2. 配合使用：与第二级防雷器配合时，可以用≤5m的线缆作为退耦装置。

3. 专业安装：应由具备资质的专业人员进行安装。

4. 接地要求：接地电阻应满足规范要求（通常≤4Ω）。

5. 定期检查：建议每年雷雨季前检查一次。

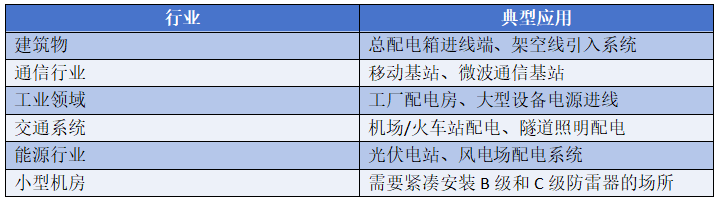

适用场景

为什么选择我们的MC50-B VDE防雷器？

✅国际认证：通过VDE、OVE、KEMA、KEUR、MEEI、EZU测试标志

✅密封结构：动作时无电弧外泻，可封闭安装在任何标准配电箱

✅低保护水平：Up < 2kV，保护更彻底

✅大通流能力：50kA (10/350μs) 冲击电流

✅无需退耦：与II级配合时线长≤5m无需退耦器

✅模块化设计：插拔式结构，便于维护

✅节省空间：17.5mm宽度模数，卡接35mm导轨

✅凯文接线：每端两个接线端子，便于凯文接线

✅五年质保：提供五年质量保证及终身技术支持

相关产品推荐

· II级限压型防雷器（C类，后级保护）

· 专用后备保护装置（ML1-25 / ML2-25）

· NPE防雷模块（适用于TT、TN-S系统）

· 电源防雷箱（一体化防雷箱）

· 退耦器（当距离超过5米时使用）
