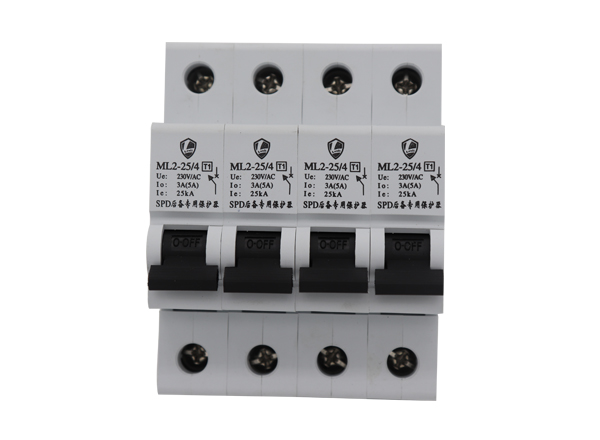

产品概述

本系列SPD后备保护器（SCB）是专为浪涌保护器（SPD）配套设计的专用后备保护装置。依据GB18802.1和GB50057等相关标准规定，SPD回路前端必须串联过电流保护电器（如熔断器或断路器）。然而，普通熔断器或断路器由于不能与SPD协调配合，常导致火灾和设备遭雷击损坏的事故。本产品经过长期研发及大量实验验证，解决了传统后备保护与SPD不协调的问题，具有以下核心特点：

· 大雷电冲击电流（25kA 10/350μs、100kA 8/20μs）不分断，确保SPD防雷保护有效

· SPD故障工频续流分断值低于3A±1A，确保电网及用电安全

· 雷电冲击残压低，增加设备防雷保护可靠性

为什么要使用SPD专用后备保护器？

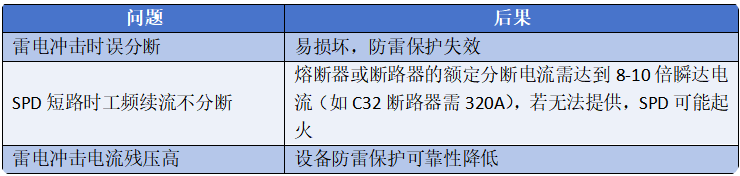

普通熔断器/断路器与SPD配合的三大不协调问题：

当电流大于10A以上时，SPD发热起火燃烧速度快于热传递速度，即热传递还没有达到脱扣温度时SPD就已经起火。因此，外置脱离器必须在引起SPD起火前断开电路，防止火灾的发生。

本产品与SPD配合使用的直接效果：

· 大雷电冲击下：SPD后备保护器不分断

· SPD发生故障后：小工频电流流过迅速分断，确保电网用电安全

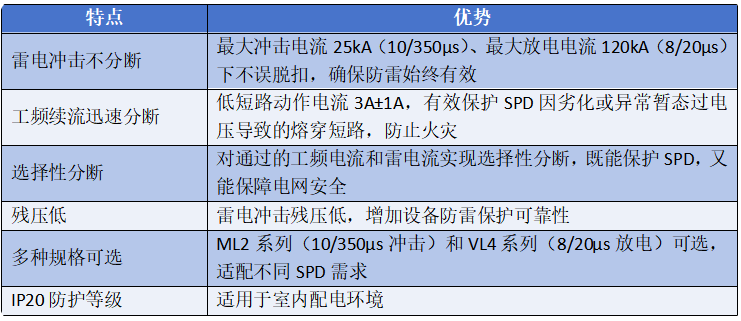

功能特点

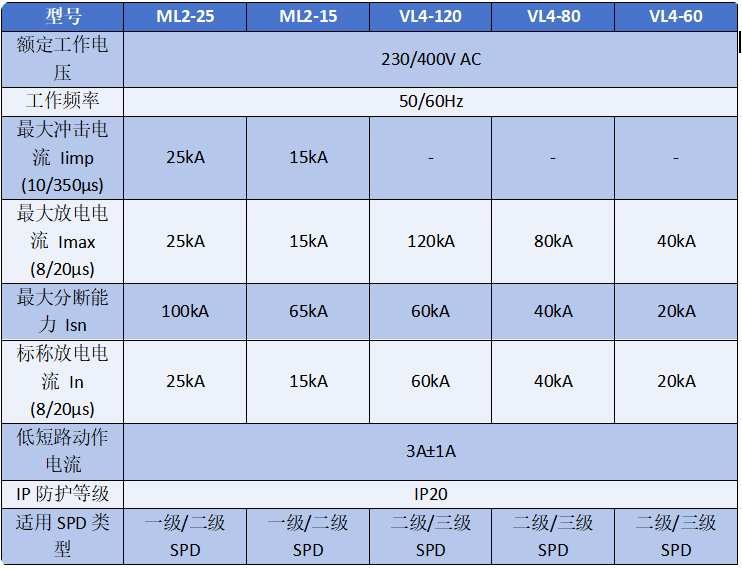

技术参数

安装指南

1. 安装位置

o 串联安装在SPD回路前端，与SPD配合使用。

o 适用于室内运行，或在没有雨雪侵袭的地方。

2. 接线要求

o 严格按照产品标识接线，确保连接牢固可靠。

o 导线截面应符合SPD及后备保护器要求。

3. 与SPD配合

o 根据SPD的型号和通流容量，选择合适的后备保护器规格。

o 确保雷电冲击下后备保护器不分断，SPD故障时迅速分断。

4. 工作环境

o 工作温度：-25℃ ~ +70℃

o 储存温度：-40℃ ~ +85℃

o 相对湿度：不大于95%

5. 检查与维护

o 定期检查后备保护器状态，确保正常工作。

o 如SPD发生故障导致后备保护器动作，应及时更换。

注意事项

1. 防止火灾关键：当SPD发生短路时，外置脱离器必须能够迅速断开电路。这个外置脱离器必须具有分断短路电流的能力，否则会发生电气火灾。

2. 误脱扣预防：当SPD有雷电通过时，这个外置脱离器不会出现误脱扣，使电气设备防雷始终处于有效状态。

3. 选择性分断：

o 能有效保护SPD因发生劣化致使SPD启动电压降到低于电源电压，工频漏电流增大，造成严重火灾事故。

o 能有效保护SPD因异常暂态过电压时SPD发生熔穿短路，造成严重火灾事故。

4. 专业安装：必须由已取得相关证书的专业人员进行安装。

5. 严禁带电作业：安装或更换前必须切断电源，严禁带电操作。

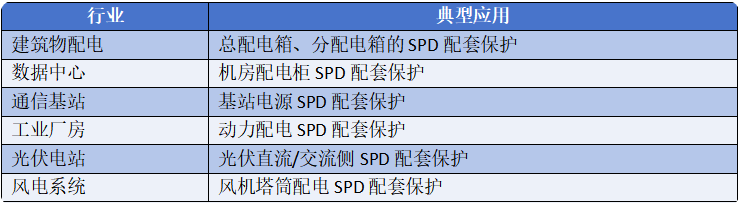

适用场景

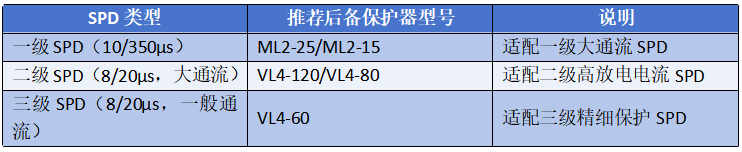

选型指南

为什么选择我们的SCB后备保护器？

✅专业设计：专为SPD配套设计，解决普通熔断器/断路器不协调问题

✅大电流不分断：25kA（10/350μs）冲击不分断，确保防雷有效

✅小电流速断：3A工频续流迅速分断，防止火灾

✅残压低：雷电冲击残压低，提高设备保护可靠性

✅多规格可选：适配各种类型SPD（一级/二级/三级）

✅安全可靠：有效防止SPD劣化或异常过压导致的火灾事故

✅五年质保：提供五年质量保证及终身技术支持
