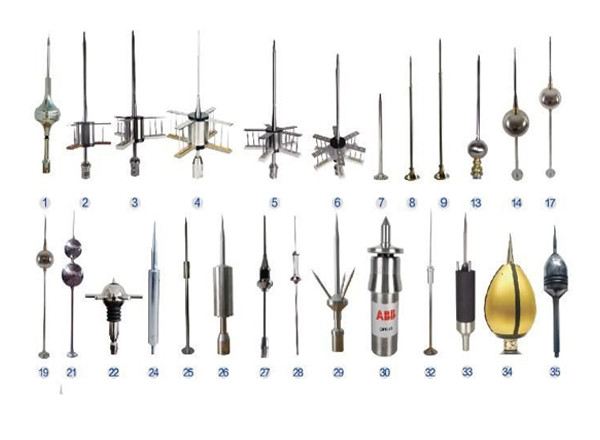

产品概述

  单球形优化避雷针是一款无感性低阻抗的直击雷防护装置。本产品通过金属内导体将接闪后的雷电电流输送到大地，使被保护的天线铁塔或建筑物不发生侧击和带电现象。在大多数情况下，静电电场缆的冲击小于铁塔阻抗的1/10，有效避免了建筑物或铁塔带电，消除闪络。

产品特点：

· 球状型雷电接闪器，覆盖面积大

· 泄放雷电能力强，最大放电电流300kA

· 采用304L不锈钢材质，耐腐蚀性能优异

· 可选青铜材质，适用于古建筑

· 高度可定制，满足不同需求

工作原理

单球优化型避雷针是一条无感性低阻抗的金属内导体，通过引下线把接闪后的雷电电流快速输送到大地，使被保护的天线铁塔或建筑物不发生侧击和带电。球状型雷电接闪器的最大特点是覆盖面积大，泄放雷电能力强。

工作特性

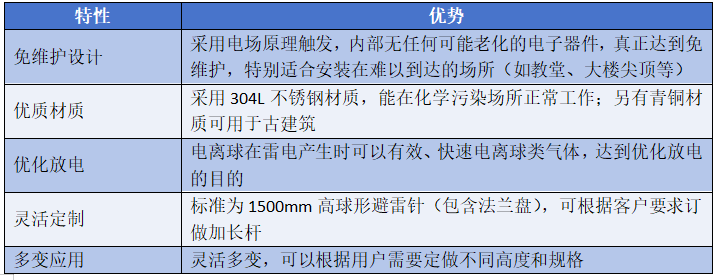

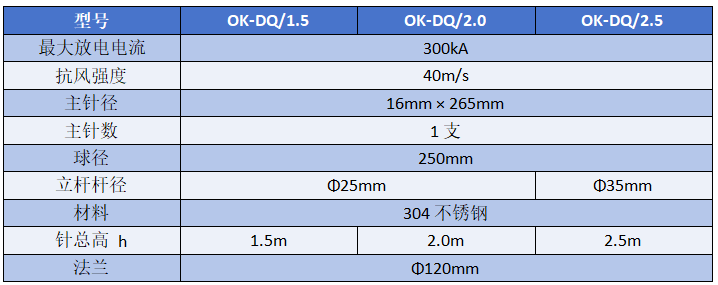

型号及技术参数

注：避雷针规格高度可以根据客户的要求订做。

保护半径计算公式（滚球法）

本产品保护范围采用滚球法计算，依据《建筑物防雷设计规范》（GB50057-94）相关规定。

1. 当避雷针高度 h ≤ h_R 时的计算：

[R_p = \sqrt{h(2h_R - h)} - \sqrt{h_p(2h_R - h_p)}][R_c = \sqrt{h(2h_R - h)}]

式中：

· R_p：避雷针在保护高度h_p平面上的保护半径

· h_R：滚球半径（按防雷类别确定）

· h_p：被保护物的高度

· R_c：避雷针在地面上的保护半径

· h：避雷针高度

2. 当避雷针高度 h > h_R 时的计算：

在避雷针上取高度 h_R 的一点代替单支避雷针针尖并作为圆心进行计算。

滚球半径取值（依据GB50057-94）：

| 建筑物防雷类别 | 滚球半径 h_R |

| :--- | :--- |

| 第一类防雷建筑物 | 30m |

| 第二类防雷建筑物 | 45m |

| 第三类防雷建筑物 | 60m |

适用范围

单球优化型避雷针广泛应用于以下场所：

· 移动通信基站

· 建筑物（高层建筑、住宅、办公楼）

· 炸药库、仓库

· 油库、石油气站

· 水泵站

· 卫星小站

· 机场设备

· 气象台站

· 军事基地

· 通信基站

· 古建筑（青铜材质可选）

安装说明

安装预放电避雷针必须严格遵守中华人民共和国国家标准《建筑物防雷设计规范》（GB50057-94）的强制性规定：

1. 防雷类别确定

按被保护建筑物的面积、高度、所在地雷电日数及地理环境校正系数、建筑物使用性质等确定建筑物防雷类别。

2. 避雷针数量确定

由防雷类别和建筑物的面积，确定选用一支或数支预放电避雷针。

3. 引下线连接

引下线应与建筑物主钢筋电气连结，或按规定至少做二根或二根以上引下线。

4. 断接卡与防护

引下线应作断接卡和在附近地面作绝缘防护。

5. 接地体要求

接地体及接地电阻应按GB50057-94要求执行。

安装示意图

单球优化型避雷针采用法兰盘固定安装，标准配置包含法兰盘和立杆，安装简便可靠。

为什么选择我们的单球优化型避雷针？

✅大通流能力：最大放电电流300kA，应对直击雷

✅免维护设计：无电子器件，真正免维护，适合难以到达的场所

✅优质材质：304L不锈钢，耐腐蚀；可选青铜材质用于古建筑

✅灵活定制：高度可定制（1.5m/2.0m/2.5m及以上）

✅球状设计：覆盖面积大，泄放能力强

✅抗风强度高：可抗40m/s强风

✅国家标准：符合GB50057-94设计规范

✅五年质保：提供五年质量保证及终身技术支持

✅定制服务：接受OEM/ODM定制，不同高度/材质可选
