直杆避雷针可定制避雷针高度 OK-DZ/0.5

● 欧乐（oule）直杆避雷针（又名接闪器、接闪杆）的原理就是利用尖端放电现象，在雷电发生时，避雷针成为吸引雷电的放电通道，让雷电电流从避雷针流入大地，避免巨大的电流对建筑或设备造成破坏。

咨询热线：0755-23736914

产品详情

产品概述

OK-ZG系列直杆形优化避雷针是一款无感性低阻抗的直击雷防护装置。本产品通过金属内导体将接闪后的雷电电流快速输送到大地，使被保护的天线铁塔或建筑物不发生侧击和带电现象。在大多数情况下，静电场电缆的冲击小于铁塔阻抗的1/10，有效避免了建筑物或铁塔带电，消除闪络。

产品特点：

· 无感性低阻抗设计，雷电泄放迅速

· 最大放电电流300kA，应对直击雷

· 采用304/316不锈钢材质，耐腐蚀性能优异

· 可选青铜材质，适用于古建筑

· 高度从0.5米起，可定制各种规格

工作原理

直杆形优化避雷针是一条无感性低阻抗的金属内导体，通过引下线把接闪后的雷电电流快速输送到大地，使被保护的天线铁塔或建筑物不发生侧击和带电。在雷电产生时可以有效、快速地产生上行先导，从而达到优化放电的目的。

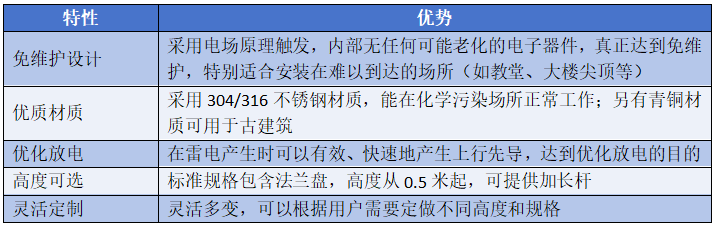

工作特性

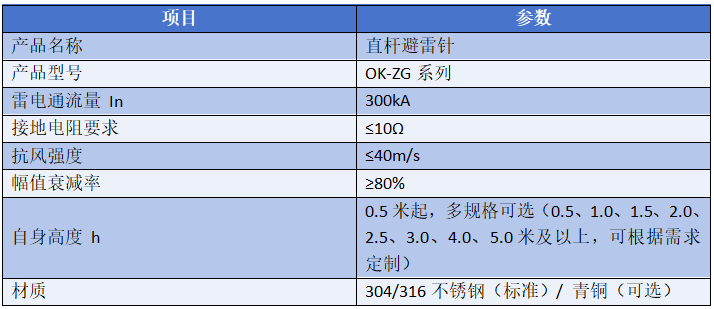

型号及技术参数

注：避雷针规格高度可以根据客户的要求订做，0.5米至数百米均可定制。

保护范围

直杆型优化避雷针的保护范围可采用滚球法计算，依据《建筑物防雷设计规范》（GB50057）相关规定。保护半径取决于避雷针高度和被保护物的高度。

滚球半径取值（依据GB50057）：

| 建筑物防雷类别 | 滚球半径 h_R |

| :--- | :--- |

| 第一类防雷建筑物 | 30m |

| 第二类防雷建筑物 | 45m |

| 第三类防雷建筑物 | 60m |

计算公式：

当避雷针高度 h ≤ h_R 时，保护半径可按相关公式计算。

适用范围

直杆型优化避雷针广泛应用于以下场所：

· 移动通信基站

· 建筑物（高层建筑、住宅、办公楼、烟囱、水塔）

· 炸药库、仓库

· 油库、石油气站

· 水泵站

· 卫星小站

· 机场设备、导航台

· 气象台站

· 军事基地、雷达站

· 风力发电场

· 古建筑（青铜材质可选）

· 各类铁塔（输电铁塔、通信铁塔）

安装说明

安装直杆型优化避雷针必须严格遵守中华人民共和国国家标准《建筑物防雷设计规范》（GB50057）的强制性规定：

1. 防雷类别确定

按被保护建筑物的面积、高度、所在地雷电日数及地理环境校正系数、建筑物使用性质等确定建筑物防雷类别。

2. 避雷针数量确定

由防雷类别和建筑物的面积，确定选用一支或数支避雷针。

3. 引下线连接

引下线应与建筑物主钢筋电气连结，或按规定至少做二根或二根以上引下线。引下线应采用不小于Φ8mm圆钢或等效截面积的扁钢。

4. 断接卡与防护

引下线应作断接卡和在附近地面作绝缘防护，便于检测。

5. 接地体要求

接地体及接地电阻应按GB50057要求执行，通常要求接地电阻 ≤10Ω（特殊场所按设计要求）。

6. 安装固定

采用法兰盘或预埋件固定，确保避雷针垂直稳固。

注意事项

1. 专业设计：避雷针系统应由具备资质的专业人员进行设计。

2. 规范施工：安装必须符合GB50057等相关国家标准。

3. 接地可靠：接地电阻必须满足设计要求（≤10Ω）。

4. 定期检查：建议每年雷雨季前检查一次，检查连接是否牢固、腐蚀情况等。

5. 引下线保护：地面附近引下线应做绝缘防护，防止接触电压伤害。

6. 等电位连接：所有金属构件应进行等电位连接。

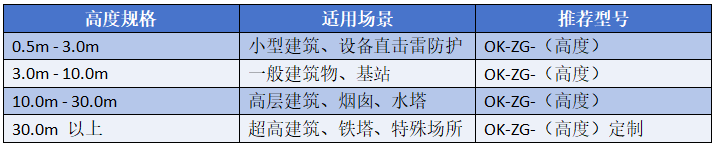

选型指南

为什么选择我们的直杆型优化避雷针？

✅大通流能力：最大放电电流300kA，应对直击雷

✅免维护设计：无电子器件，真正免维护，适合难以到达的场所

✅优质材质：304/316不锈钢，耐腐蚀；可选青铜材质用于古建筑

✅高度可定制：0.5米起，各种高度均可定制

✅抗风强度高：可抗40m/s强风

✅幅值衰减率：≥80%，有效降低雷电流幅值

✅国家标准：符合GB50057设计规范

✅五年质保：提供五年质量保证及终身技术支持

✅定制服务：接受OEM/ODM定制，不同高度/材质可选
