目录
一、深圳市欧雷克公司简介
二、风力发电防雷基础知识
三、防雷保护分区的概念
四、风机防雷解决方案
五、安装指导

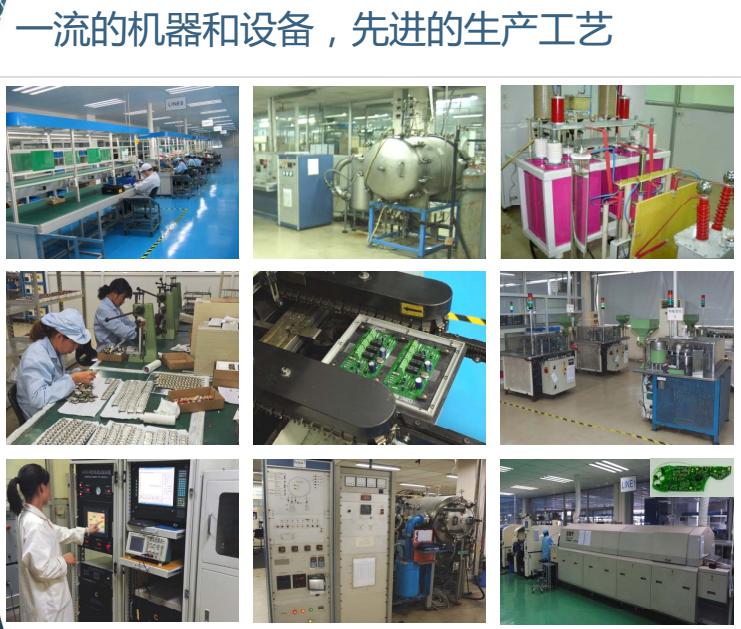

深圳市欧雷克电子科技有限公司坐落于科技前沿的中国深圳市，是一家是专业从事雷电过压防护技术理论研究及防雷产品研发、制造、销售于一体的高科技防雷企业。本公司生产销售三合一防雷器、二合一防雷器、电源防雷器、电涌保护器、电源防雷箱、电源防雷模块、电源防雷插座、信号防雷器、网络信号防雷器、控制信号防雷器、视频信号防雷器、天馈防雷器、避雷针、提前放电避雷针、进口避雷针等防雷产品，已广泛应用于电信、医疗、航空、安防、金融、证券、交通、石化、光伏太阳能、风电及气象等各个领域。多年来本公司产品以性能稳定而可靠的质量以及完善的售后服务赢得了国内外广大用户的信赖。
欧雷克防雷产品系列：
电源防雷器（电源防雷模块）
电源防雷箱（单相电源防雷箱、三相电源防雷箱）
光伏系统防雷器
风电系统防雷器
三合一防雷器（监控摄像机防雷器、球机防雷器）
电源视频二合一防雷器（监控摄像机防雷器、枪机防雷器）
电源网络二合一防雷器（监控摄像机防雷器、网络摄像机防雷器）
电话防雷器（音频信号防雷器）
网络信号防雷器（网络交换机防雷器、网线防雷器）
控制信号防雷器（双绞线信号防雷器）
视频信号防雷器（硬盘录像机防雷器、视频线信号防雷器）
天馈防雷器（卫星天线防雷器）
避雷针（直杆避雷针、优化避雷针、球形避雷针）
提前放电避雷针（国产、进口）
欧雷克防雷产品概览：
雷击防护的基本原理
雷击防护：就是通过合理、有效的手段将雷电流的能量尽可能的引入到大地，是疏导，而不是堵雷或消雷。正常采用的方法是采用提前放电避雷针或避雷针塔防护。避雷针（或避雷带、避雷网、避雷针塔）、引下线和智能接地系统构成外部防雷系统，主要是为了保护建筑物免受雷击引起火灾事故及人身安全事故；完整的防雷还包括内部防雷系统则是防止雷电和其它形式的过电压侵入设备中造成损坏，这是外部防雷系统无法保证的，为了实现内部避雷，需对建筑物进出各保护区的电缆、金属管道等安装过电压保护器进行保护并良好接地。
A、多级分级（类）保护原则：即根据电气、微电子设备的不同功能及不同受保护程序和所属保护层确定防护要点作分类保护；根据雷电和操作瞬间过电压危害的可能通道从电源线到数据通信线路都应做多级层保护。
B、外部无源保护：在0级保护区即外部作无源保护，主要有提前放电避雷针（网、线、带）和接地装置（接地线、地极）。 保护原理：当雷云放电接近地面时，它使地面电场发生畸变。在避雷针（线）顶部，形成局部电场强度畸变，以影响雷电先导放电的发展方向，引导雷电向避雷针（线）放电，再通过接地引下线，接地装置将雷电流引入大地，从而使被保护物免受雷击。这是人们长期实践证明的有效的防直击雷的方法。然而，以往一般认为用避雷针架空得越高越好（一般只按45度角考虑），且使用被动放电式避雷针，其反应速度差，保护的范围小以及导通量小。根据现代化发展的要求，避雷针应选择提前放电主动式的防雷装置，并且应该从30度、45度、60度等不同角度考虑，安装，以做到对各种雷击的防护，增大保护范围以及增加导通量。建筑物的所有外露金属构件（管道），都应与防雷网（带，线）良好连接。
风能是当前技术最成熟、最具备规模开发条件的可再生洁净能源。风能发电为人与自然和谐发展提供了基础。由于风力发电机组是在自然环境下工作，不可避免的会受到自然灾害的影响。 由于现代科学技术的迅猛发展，风力发电机组的单机容量越来越大，为了吸收更多能量，轮毂高度和叶轮直径随着增高，相对的也增加了被雷击的风险，雷击成了自然界中对风力发电机组安全运行危害最大的一种灾害，并且雷击对风电机组造成的危害主要有直击雷、感应雷、雷电波侵入、地电位反击等形式。雷电释放的巨大能量会造成风力发电机组叶片损坏、发电机绝缘击穿、控制元器件烧毁等。在风力发电机组主要部件按雷击毁坏率由高到低排列是：电控系统（40%-50%）、叶片（15%-25%）、发电机（5%），按雷击引起的维修成本由大到小排列依次是：叶片、发电机、电控系统、通讯系统。 为了降低自然灾害带来的损失，必须充分了解它，并做出有针对性的防范措施。
防雷保护分区的划分
防雷保护区定义：
LPZ0A区：本区内的各物体都可能遭到直接雷击和导走全部雷电流；本区内的电
磁场强度没有衰减。
LPZ0B区：本区内的各物体不可能遭到大于所选滚球半径对应的雷电流直接雷击
；本区内的电磁场强度没有衰减。
LPZ1区：本区内的各物体不可能遭到直接雷击；流经各导体的电流比LPZ0B区更
小；本区内的电磁场强度可能衰减，这取决于屏蔽措施。
LPZn+1区后续防雷区：当需要近一步减小流入的电流和电磁场强度时，应增设后
续防雷区，并按照需要保护的对象所要求的环境区选择后续防雷区的要求条件。
分级防护的原理：
1、设施对浪涌的暴露程度（不是设备容量的大小）；
2、被保护设备的重要程度和耐压值；
3、被保护设备所处雷击区的强度；
4、设施内电子和电气设备产生的电力干扰程度。
分级保护的式列
风电遭受雷击故障率统计：
风机系统：
风机解决方案概述：
1、风力发电机系统的防雷是一个系统工程，它包括直击雷的防护、感应雷的防护、等电位连接措施、屏蔽措施、规范的综合布线、安装电涌保护器、完善合理的接地系统，等六个部分组成。
2、风力发电机系统的防雷设计应进行 面规划、综合治理、多重保护，将外部防雷措施和内部防雷措施整体统一考虑，做到安全可靠、技术先进、经济合理、施工维护方便。
综合防雷工程包含：完善的外部防直击雷系统、合理配置过电压防护装置（含电源、通信）、良好的等电位连接三个有机的整体。
发电机的保护：
机舱控制柜保护：
变桨控制系统保护：
塔基变流控制柜防雷保护：
升压柜、机房保护：
