产品概述

天馈防雷器（又称：同轴电涌保护器、射频避雷器）专为各种射频收发系统、无线网络信号发射、卫星电视接收设备、监控信号无线发射接收设备提供防雷保护。本产品能有效防止因馈线感应雷击过电压而对天线及收发设备造成的损害，广泛应用于各类通信基站和无线传输系统。

适用范围：

· 通信站（各类通信基站）

· 雷达站（气象雷达、军用雷达）

· 小灵通基站/移动通信基站

· GPS基站（全球定位系统）

· CDMA基站/PHS(PAS)基站

· 卫星通信（卫星电视接收、卫星数据传输）

· 微波站（微波通信、微波传输）

· 无线网络（无线AP、无线网桥）

应用区域：防雷分区LPZ0A-1及后续分区

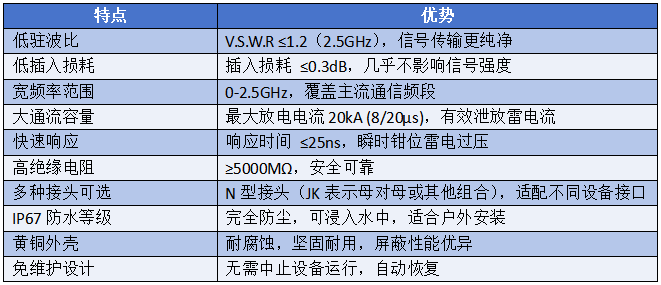

功能特点

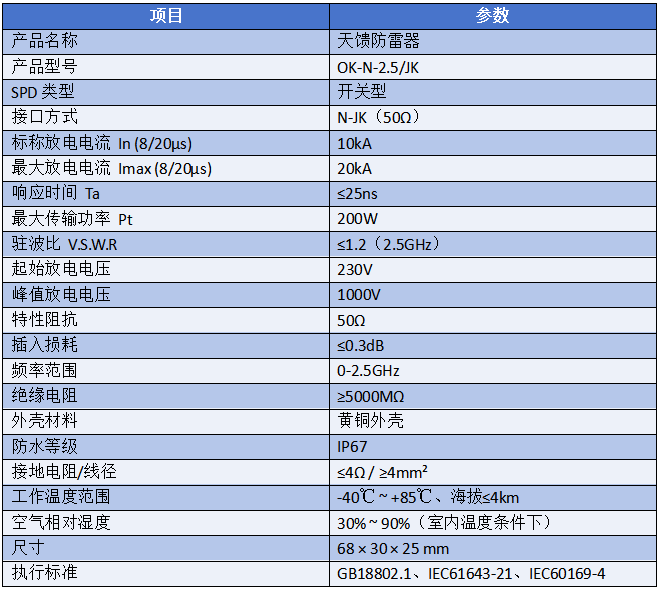

技术参数

安装指南

1. 安装位置

o 为了可靠地防止雷电袭击，可以在天线输出端和被保护设备输入端各串接一个天馈防雷器，实现双重保护。

2. 接地连接

o 把防雷器上的接线片焊上尽量短的接地导线（导线面积不小于4mm²）。

o 另一端与防雷系统接地母线可靠连接，接地电阻不大于4Ω。

3. 防水措施

o 本产品具有IP67防水功能，但在户外使用天馈防雷器时也应注意防雨，切不可让雨水浸入其内部造成腐蚀损坏。

4. 检查与维护

o 本产品无需特别维护。

o 当系统工作出现故障时，可拆除防雷器后再检查，若还原到使用前的状态后系统恢复正常，则说明防雷器已经损坏，必须立即更换。

注意事项

1. 输出端连接：防雷器输出端所有端口均连接被保护设备。

2. 接线方向：正负线路请勿接反或接错。

3. 严禁带电作业：安装或更换时切记不可带电作业。

4. 靠近保护设备：防雷器安装在被保护设备前端越近效果越好。

5. 定期检查：设备需要定期检查，产品劣化后必须立即更换。

6. 接地可靠：接地一定要良好且接地电阻不大于4Ω。

7. 专业安装：必须由已取得相关证书的专业人员进行安装。

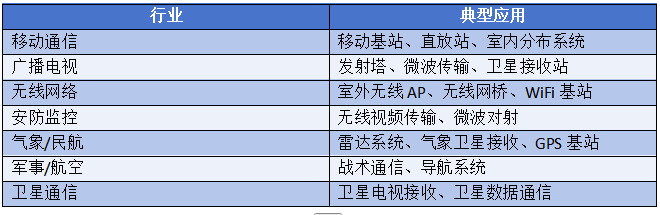

适用场景

为什么选择我们的天馈防雷器？

✅国际标准：符合GB18802.1、IEC61643-21、IEC60169-4标准

✅低驻波比：≤1.2，信号传输更纯净

✅低插入损耗：≤0.3dB，几乎不影响信号强度

✅宽频覆盖：0-2.5GHz，适用主流通信频段

✅大通流能力：20kA (8/20μs) 最大放电电流

✅IP67防水：完全防尘防水，适合户外安装

✅黄铜外壳：耐腐蚀，坚固耐用

✅高绝缘电阻：≥5000MΩ，安全可靠

✅五年质保：提供五年质量保证及终身技术支持

✅定制服务：接受OEM/ODM定制，不同接头/频率规格可选
