风力发电防雷浪涌保护器 OK-FF80/690

发布时间:2018-02-24 10:43:32

产品详情

风力发电专用防雷器 – 690V交流系统I级电涌保护器

核心关键词：风力发电防雷器，风电690V防雷器，交流电源防雷器，I级防雷模块，80kA浪涌保护器，风电配电柜防雷，风机防雷，新能源防雷，SPD风电专用，690V系统防雷，热脱扣防雷器，遥信报警SPD

产品概述

电涌保护器（又称：风力发电防雷器、690V交流浪涌保护器、风电专用SPD模块）严格依据GB18802.1和IEC61643-1技术标准设计，专用于风力交流690V（50Hz/60Hz）及以下供电系统的雷击电磁脉冲（EMP）防护。本产品适用于雷击区域的LPZ0A或LPZ0B区与LPZ1区交界处，通常并联安装在风力发电系统的主配电柜进线端，作为电源系统的第一级防雷保护。

适用电网制式：

· TN-S系统

· TN-C-S系统

· TT系统

· IT系统

典型应用场景：

· 风力发电机组塔筒底部配电柜

· 风电升压站低压配电系统

· 风电场集电线路控制柜

· 风电变流器交流侧

· 新能源储能系统交流配电

工作原理

电涌保护器（SPD）是电子设备雷电防护中的核心装置：

· 正常工作时：SPD处于极高阻抗状态，相当于开路，对电源系统无影响。

· 雷电入侵时：当线路出现电涌过电压/过电流，SPD立即在纳秒级时间内导通，变为低阻抗，将电涌能量通过接地系统泄放入大地。

· 雷电过后：SPD自动恢复为高阻状态，电源系统恢复正常供电。

通过这一过程，有效将电涌能量限制在设备可承受范围内，保护后端设备免遭损坏。

功能特点

技术参数

安装位置与选型建议

安装位置：

· 风力发电机组主配电柜进线端：适用于雷击区域的LPZ0A区或LPZ0B区与LPZ1区区界面处。

· 风电升压站低压配电柜：作为风电场的第一级防护。

· 风电变流器交流侧：保护变流器设备。

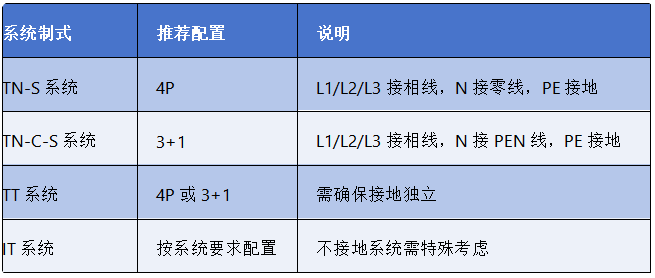

系统配置建议：

安装方法

1. 并联安装

o 本SPD应并联接入电源系统。可采用单线接线法或凯文接线法（推荐凯文接线以降低残压）。

o 连接线要求牢固可靠，且短、粗、直（长度尽可能短，截面积足够大）。

2. 接线标识

o L1、L2、L3：相线（火线）

o N：零线（中性线）

o PE：地线（保护接地线）

o 切勿错接，接线前请确认标识。

3. 后备保护

o 必须在SPD前端串联熔断器或自动断路器（推荐D型 63A～125A），防止防雷器劣化后短路引发火灾。

4. 接地要求

o 接地线应尽可能短，截面积 ≥25mm²（按规范要求），接地电阻 ≤4Ω。

5. 遥信报警接线（可选）

o 如需远程监控，可将通信端子（FM）接入风电场监控系统或报警装置。

6. 检查与维护

o 安装完成后，检查可视告警窗口：绿色为正常，红色为故障。

o 本产品为免维护设计，但建议每年雷雨季节前巡检一次，检查窗口状态。

注意事项

1. 严禁带电作业：安装或更换前必须切断电源，严禁带电操作。

2. 接线规范：严格按照标识接线，L/N/PE不可错接。

3. 后备保护：SPD前端必须加装断路器或熔断器，容量按选型建议配置。

4. 接地可靠性：接地不良会严重影响防雷效果，请务必确保接地电阻达标（≤4Ω）。

5. 定期检查：建议每年雷雨季前检查一次窗口状态，若显示红色故障，立即更换。

6. 靠近保护设备：防雷器应安装在被保护设备前端越近的位置，效果越好。

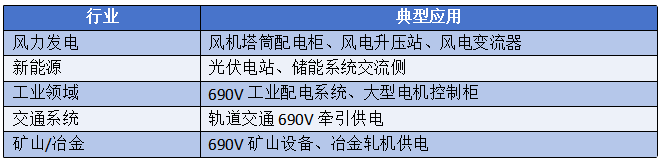

适用场景

为什么选择我们的风力发电专用防雷器？

✅权威认证：通过国家权威检测机构测试，符合GB/IEC标准

✅风电专用：690V额定电压，专为风电系统设计

✅大通流能力：80kA (8/20μs)最大放电电流，适合风电强雷环境

✅热脱扣保护：内置热脱扣装置，失效时自动断开，安全可靠

✅遥信报警：可选通信功能（FM），便于远程监控

✅可视窗口：绿/红状态指示，巡检一目了然

✅宽温工作：-40℃~+85℃适应风电户外恶劣环境

✅五年质保：提供五年质量保证及终身技术支持

✅定制服务：接受OEM/ODM定制，不同规格可选
