监控视频二合一防雷器 OK-SV220/2

发布时间:2018-02-24 15:04:10

监控视频二合一防雷器  OK-SV220/2

产品详情

产品介绍:

        欧乐ouleCCTV安防监控系统模拟摄像机二合一防雷器(又称:二合一电涌保护器、二合一浪涌保护器、二合一避雷器)是依据IEC和GB标准设计,适用于不带云台控制的模拟摄像机(Analog Camera)的电源和信号线路的雷击电磁脉冲(LEMP)电涌保护,是一体化多功能电涌保护器。主要于对监控模拟摄像机的电源、视频线路实施电涌保护,可充分保护最新技术的监控设备

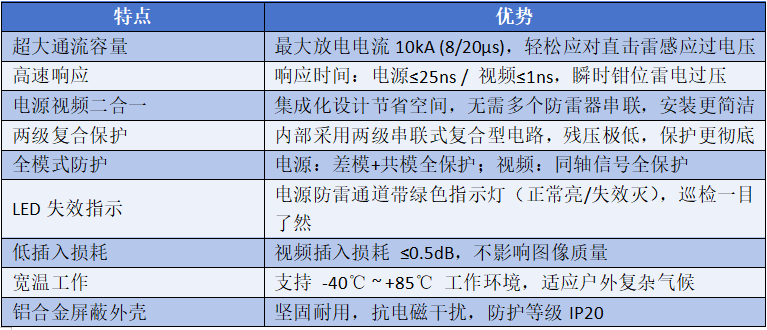

功能特点:

      1、通流容量大:10KA(8/20μS),高速反应(10-12纳秒),低损耗;

      2、电源、视频防雷二合一设计理念,不占空间,适用于不带云台控制的监控模拟摄像机的防雷保护;

      3、能有效防止摄像机电源、视频、云台控制等设备间电位差瞬时增大而造成的设备损坏;

      4、内部采用两级串联式联动保护,残压低,使用寿命长;

      5、电源电涌保护端口带LED失效指示(绿色:正常;熄灭:失效);

      6、二合一防雷器采用集成化结构、体积小、接线简易、安装方便。

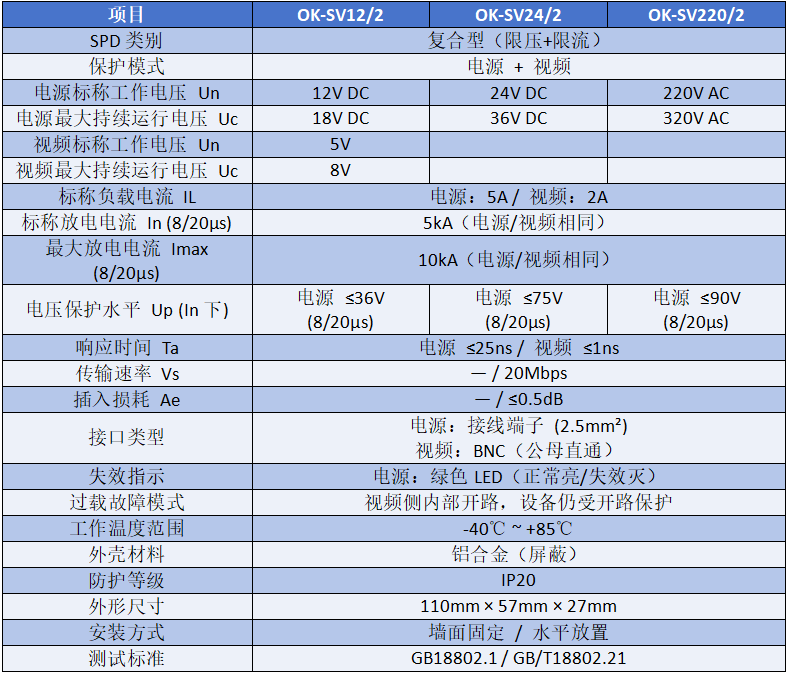

技术指标


安装方法

      1、二合一防雷器串联安装在摄像机端口前(“IN”标识端接入线路,“OUT”标识端与被保护摄像机相连接),然后直接接地。

      2、线路端子接法(电源部分):电源两端分别对应接“L/+”“N/-”

      3、BNC视频线接法:直接使用同轴连接线的BNC公母头卡接即可。

      4、接地线截面应≥4mm2,且尽可能短。安装本防雷产品要求接地电阻小于4Ω,在接地线及接地电阻合格下防雷性能最优。

       5、本防雷器免维护,雷雨后应及时检查和记录避雷器的工作状况。
