CITEL防雷器 DLA-24D3 控制信号防雷器

产品概述

CITEL DLA系列是专为各类电讯信号线路设计的电涌保护器，提供一对线或两单线+屏蔽线的电涌保护。产品采用分级协调电涌泄放技术，提供共模及差模双向保护。DLA系列提供多种型号，适配不同信号类型：D3后缀适用于开关量、模拟信号（如4-20mA）；DBC后缀适用于高频数字信号（如RS485、ADSL）。产品支持在线热插拔，可通过安装导轨接地，安装灵活方便，符合IEC 61643-21、UL497A和GB/T 18802.21等标准。

典型应用：

· 工业自动化控制系统（4-20mA、RS485、RS232）

· 楼宇自控、消防报警系统

· 电信机房、基站信号线路

· 电话线路、ADSL宽带接入

· 仪器仪表、数据采集系统

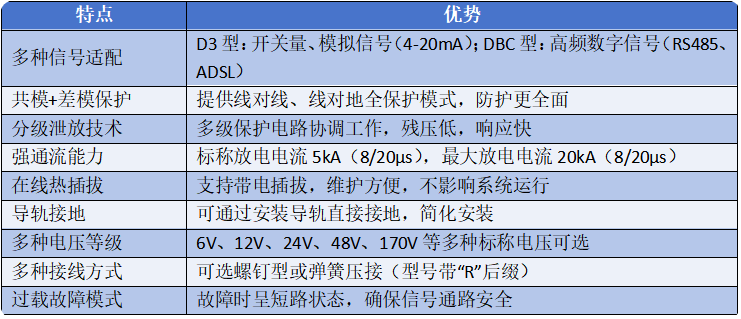

功能特点

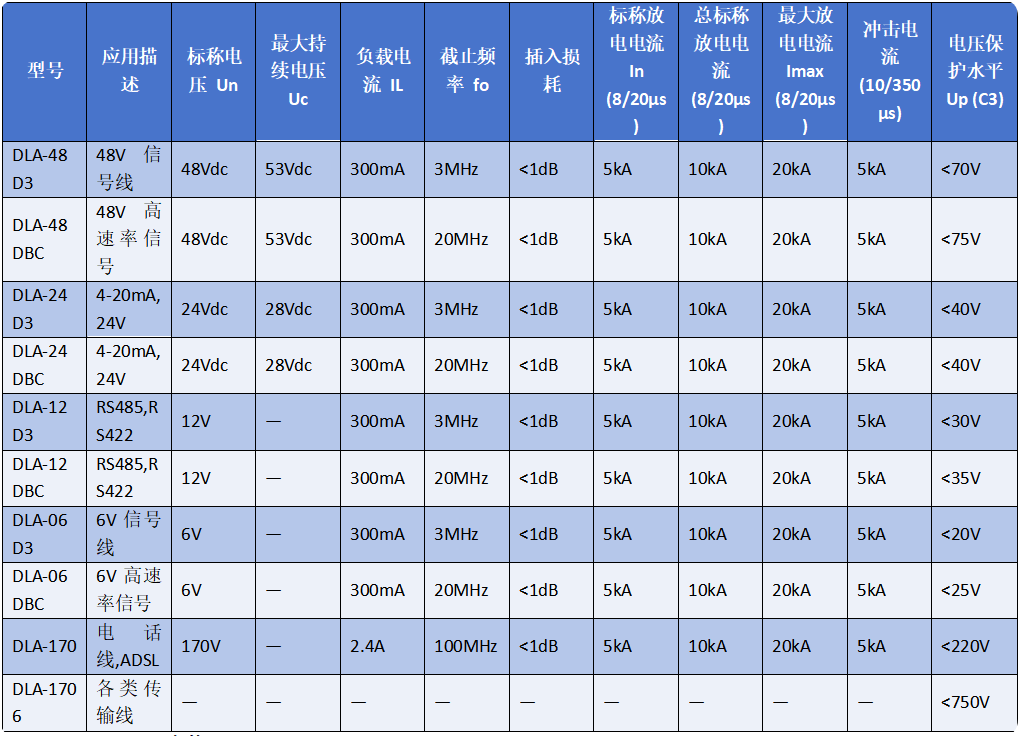

技术参数

通用参数：

· 过载故障模式：故障模式2（短路）

· 安装方式：35mm标准导轨

· 接线方式：螺钉型/弹簧压接（型号带“R”后缀）

· 工作温度范围：-40 ~ +85℃

· 防护等级：IP20

安装指南

1. 安装位置

o 适用于LPZ0-2及后续防雷分区，串联安装于被保护设备前端。

2. 安装方式

o 35mm标准导轨安装。

o 可通过安装导轨直接接地，简化接地线路。

3. 接线要求

o 根据信号类型选择对应型号（D3/DBC）。

o 输入端（IN）接室外引入信号线，输出端（OUT）接被保护设备。

o 屏蔽线可接至接地端子。

4. 热插拔

o 支持在线热插拔，维护时无需断电。

5. 状态检查

o 定期检查线路，如信号传输异常且拆除防雷器后恢复正常，则需更换。

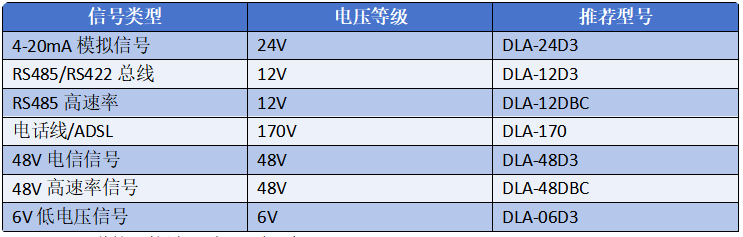

选型指南

注：需要弹簧压接端子时，选择型号带“R”后缀。

为什么选择CITEL DLA系列？

✅法国CITEL，专业防雷领先品牌

✅多信号适配，覆盖工业控制、通信、仪表等各类应用

✅共模+差模保护，防护无死角

✅强通流能力，最大放电电流20kA

✅在线热插拔，维护便捷

✅导轨接地，安装简化

✅符合IEC/GB标准，品质保证

✅五年质保，终身技术支持
