F头有线电视防雷器 OK-F/TV/JK

发布时间:2017-03-10 17:16:14

F头有线电视防雷器 OK-F/TV/JK

产品详情

产品简介:

          欧乐(oule)OK-F/TV/JK系列天馈防雷器依据IEC61643-21:2000-09标准设计,该系列产品分为“气体管式天馈防雷器”和“1/4波长式天馈防雷器”两大类,其中气体管式天馈系列采用充气放电管来限制系统过电压,在出现故障的情况下,可以通过旋出外壳中的螺钉来取出浪涌放电管,更换失效的放电器即可。1/4波长系列产品是利用1/4波长短路杆设计而成,采用短路来实现理想的电压限制特性,起带通滤波的作用,是天馈系统理想的防雷解决方案。
         该系列产品广泛应用于通信站、雷达站、小灵通基站、移动通信基站、GPS基站、CDMA基站、PHS(PAS)基站、卫星通信、微波站等。
         本产品采用金属外壳、密封性好,具有防尘防腐蚀功能,采用串联方式连接,安装于被保护设备和天线之间,接口形式多样,可以任意搭配。

 有线电视防雷器

产品特性:

◆ 通流容量大,响应速度快;
◆ 核心元件采用国际知名品牌,性能优越;
◆ 插入损耗低,确保线路通畅;
◆ 驻波比小;
◆ 传输功率大;
◆ 可以重复使用,无特殊损坏,无需更换
◆ 结构简单,易安装维护,适用于各种标准接口类型。



应用范围:
◆ 适用于各种射频信号的收、发系统的防雷保护;
◆ 网络信号无线发射与接口设备防护;
◆ 工控信号无线发射、接收设备的防护;
◆ 卫星电视接收设备防护;
◆ 监控信号无线发射、接收设备的防护。



技术参数:

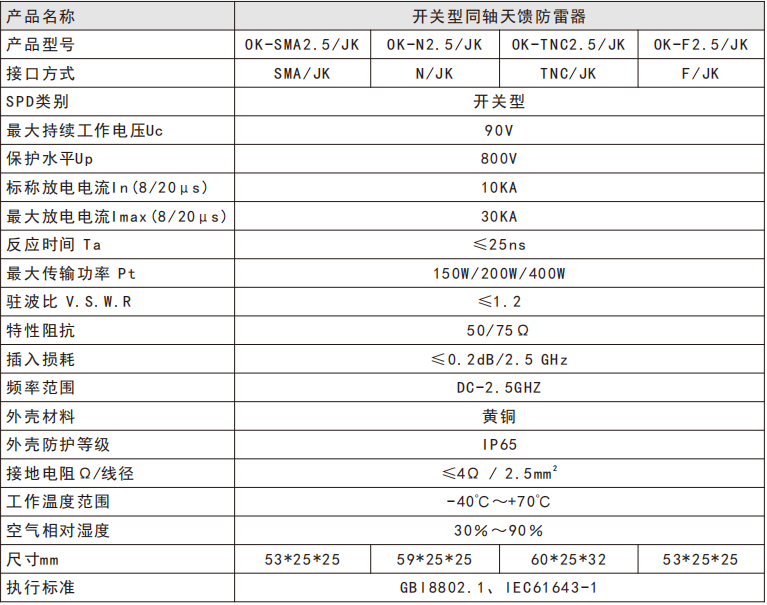

有线电视防雷器参数 注意事项:

1.防雷器串接在馈线回路且靠近被保护设备,在未规定接口连接方式的情况下,设备端接J头,天线端接K头;
2.防雷器PE端连接防雷地线,防雷器与防雷地线之间的连接应尽量短、粗、直,导线一端接防雷器的接线片,另一端与防雷系统接地母线可靠连接(导线面积不小于2.5mm2 ),地网的接地电阻应符合有关标准要求。防雷器靠近被保护设备安装,距离不超过0.5米为宜;
3.在户外使用天馈防雷器时必须注意防雨,防止让雨水浸入其内部造成腐蚀损坏;
4.本产品无需特别维护,当系统出现通信中断或者通信质量下降时,可拆除防雷器后再检查,如果系统还原到未使用防雷器前的状态后恢复正常,则说明防雷器已经损坏,必须立即更换。
